ILUMINACIÓN DE ESCALERAS

12 / 24 VCC

STAIRCASE LIGHTING

Inicio – Productos – Electrónica para LEDS – ILUMINACIÓN DE ESCALERAS

Sistema para el encendido/apagado de peldaños iluminados en escaleras mediante la detección de presencia en las zonas de acceso.
System for switching on and off the lighting of stair treads by detecting presence in access areas.

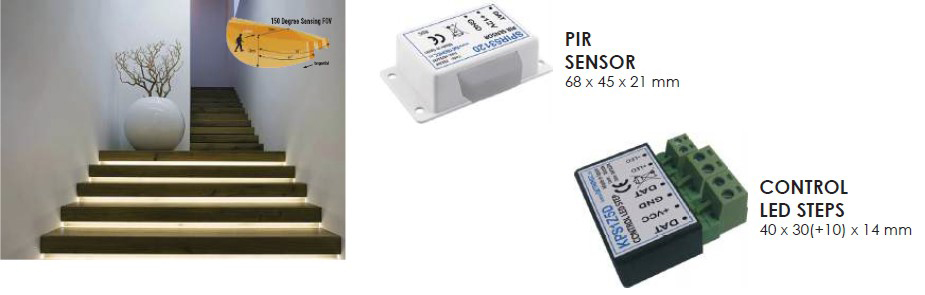

PIR SENSOR
Cuando los PIR SENSOR detectan un cambio de estado, inician el ciclo de encendido/apagado de los LED’s en los peldaños, a través de los CONTROL LED STEP, con los parámetros siguientes:

  • Rango de detección máximo de 5 x 3 mts / 120º
  • Alimentación a 12 ó 24 VCC según circuitos LED
  • Encendido/apagado crepuscular temporizado regulable (por defecto)
  • Encendido/apagado según sentido de marcha (opcional)
  • Distancia máxima entre sensor y el primer peldaño de 10 mts.

When the PIR SENSOR detect a change of state, they initiate ON/OFF
cycle of the LED’s on the steps, through the CONTROL LED STEP, with
the following parameters:

  • Detection range max. 5 x 3 mts / 120º
  • 12 or 24 VDC power supply depending on to LED circuits
  • Twilight ON/OFF dimmable (default)
  • ON/OFF according to direction of travel (optional)
  • Maximum distance between sensor and first step to 10 mts.

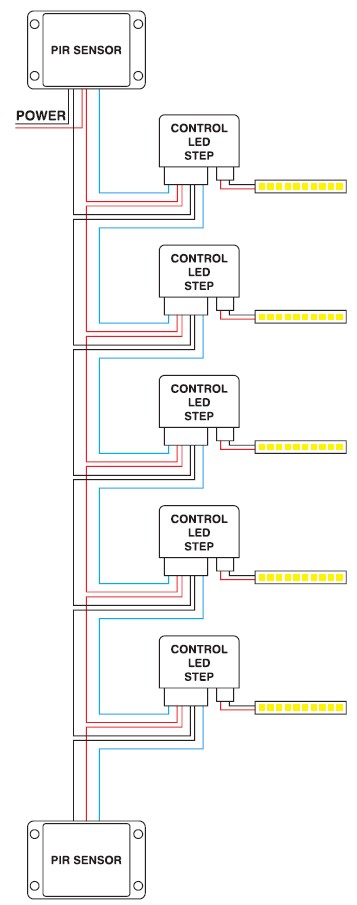

CONTROL LED STEP
Parámetros de circuitos de control PWM para LED’s en peldaños:

  • Sin límite de peldaños
  • Alimentación a 12 ó 24 VCC según circuitos LED
  • Cada circuito de control soporta hasta 5 A
  • Conexión en serie
  • Conectores enchufables para facilidad de montaje

PWM control circuit parameters for the LED’s in the rungs:

  • Unlimited number of rungs (steps)
  • 12 or 24 VDC power supply depending on to LED circuits
  • Each control circuit supports up to 5 A
  • Serial connection
  • Plug-in connectors for easy mounting or replacement
  • Consultar otras opciones / Consult othere options
